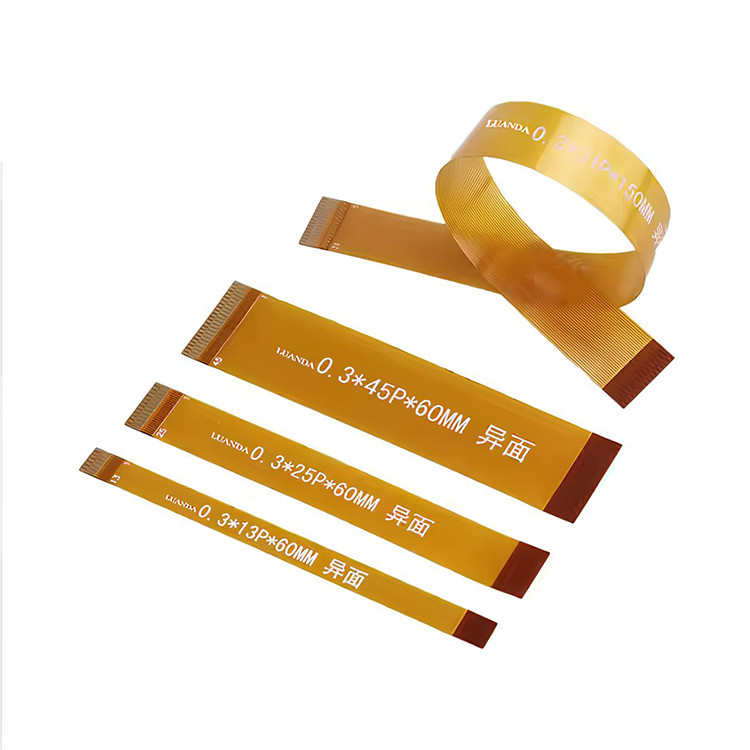

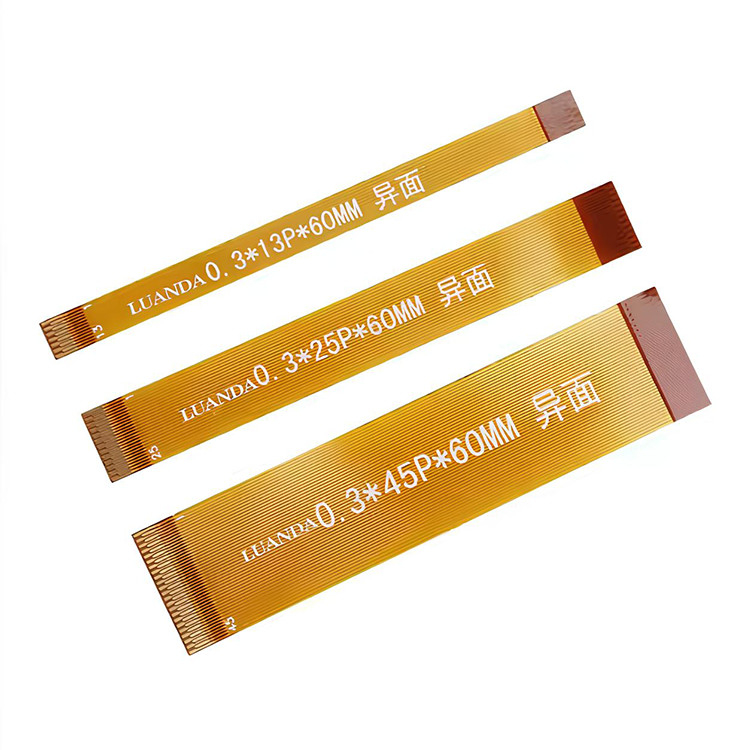

Name: FPC 0.3mm Pitch LVDS MIPI LCD Cable 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible
Brand: RY
SKU: RY-0,3 mm FPC de camada dupla
Rating: 4.8 (199 reviews)

Casa > PRODUTOS > FFC Cabos FPC >

FPC 0.3mm Pitch LVDS MIPI LCD Cable 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible

0.3mm Pitch ffc fpc cabo

9p ffc fpc cabo

11p ffc fpc cabo

Lugar de origem:

CHINA

Marca:

Certificação:

CE,ROHS

Número do modelo:

RY-0,3 mm FPC de camada dupla

Contacte-nos

Peça umas citações

FPC 0.3mm Pitch LVDS MIPI LCD Cable 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible

Detalhes do produto

Tipo:

FPC

Espessura de cobre:

1/2 oz

Dimensão do buraco:

0.1 mm

Min. Largura da linha:

0.125 mm

Min. Espaçamento entre linhas:

±0.05 milímetro

Revestimento de superfície:

Ouro de imersão, revestimento de ouro, estanho, OSP.

Camada:

1-2 camadas (Flex Board)

Termos do pagamento & do transporte

Quantidade de ordem mínima

A quantidade pode ser negociada

Preço

Most favorable

Detalhes da embalagem

PE interior, cartão exterior

Tempo de entrega

Enviado em 9-12 dias após o pagamento

Termos de pagamento

L/C, T/T, Paypal, Western Union,

Habilidade da fonte

10000pcs

Produtos relacionados

Customizado 1.25mm Pitch Awm 20624 80c 60v Vw 1 FFC FPC Connector 16 24 45 80 Pin Wire Harness Flexível Flat Cable PCB Socket

Obtenha o melhor preço

FFC/FPC IS100-L08T-C46-C Negro para HS100-L08N-N62 Negro LED CABLO DE EXTENSÃO FFC

Obtenha o melhor preço

OEM / ODM FPC Conector Cable Sino Tech AWG 40 30V cabos de fiação

Obtenha o melhor preço

16 Pin FFC FPC Cable AWM 20628 0,5 Pitch para conexão de PCB com conector de exibição LVDS

Obtenha o melhor preço

Contacte-nos

86--13405295160

info@rygroup.net

Contato agora

Descrição do produto

Parâmetro de camada de personalização FPC

Projeto	Capacidade de processamento	Processo detalhado
Número de pedidos	Piso 1 a 8	O número de camadas indica o número de linhas FPC
Estrutura da FPC	Um lado	Espessura da chapa convencional 0,08-0,12 mm
	Dois lados	Espessura da chapa convencional 0,1-0,2 mm
	Três camadas	Espessura da chapa convencional 0,13-0,2MM
	Quatro camadas	A espessura de referência do corpo do fio é 0,2-0,25MM
	Quinta camada	A espessura de referência do corpo do fio é 0,24-0,28MM
	Seis camadas	A espessura de referência do corpo do fio é 0,28-0,33MM
	Oito camadas	A espessura de referência do corpo do fio é 0,35-0,4M

Processo artesanal

Espessura da placa Fpc	Para a utilização em veículos automóveis	1) refere-se à espessura da placa macia de FPC, excluindo a espessura do material reforçado, como a área de medição Sem cobre ou sem película de revestimento, a espessura do produto acabado será reduzida em conformidade. 2) Se o revestimento branco A partir da utilização de uma película, a espessura do painel único aumentará 18 mm e a do painel duplo aumentará 36 mm.
Espessura da placa Fpc	Dois lados 0,1-0,2 mm
Material de base Espessura da folha de cobre	12u ((1/3OZ),18μ(1/ 2OZ ),35μ( 1OZ) / 70μ( 2OZ)	Refere-se à espessura da folha de cobre da camada de linha FPC.
Tratamento de superfície	Ouro do lava-louças, estanho do lava-louças, OSP	Significa afundar uma camada de níquel-ouro na superfície do bloco de linha para evitar a oxidação do bloco.
Espessura da área de reforço	Espessura total da área de reforço = espessura da chapa de FPC + espessura reforçada	Insira e retire o dedo dourado ou adicione espessura para usar.

Parâmetro do processo

Tolerância de abertura ((Platado através de um buraco)	± 0,05 mm
Tolerância de perfuração (não revestida por perfuração)	± 0,05 mm
Furo de posicionamento e tolerância do PAD	± 0,05 mm
Largura mínima da linha/espaçamento entre linhas	1 onça 0,1/0,1 mm±0,03 mm
	1/2 onça 0,06/0,06 mm±0,02 mm
	1/3 de onça 0,06 mm
Tolerância de gravação	± 0,02 mm
Tolerância de exatidão do alinhamento do texto	± 0,2 mm
Tolerância de precisão para o alinhamento da solda	± 0,05 mm
Tolerância de espessura do FPC	± 0,03 mm
Tolerância de espessura do reforço PI	±0,03-0,05 mm
Tolerância de espessura da chapa de aço e do FR4 reforçado	± 0,05 mm
Tolerância de abertura da placa de reforço e da janela do dedo	± 0,2 mm
Tolerância ao laser (forma e buraco)	± 0,05 mm
Tolerância de contorno de impacto (borda a borda) (molde de aço)	±0,1 mm,Membrana de precisão ±0,05 mm
Requisito de protecção do ambiente	Cumprir as normas ROHS e REACH
Teste de tensão térmica	Cumprir as normas ROHS e REACH

Nossa Companhia:

A RY Electronic Technology Co., Ltd., uma empresa experiente com uma década de experiência, é especializada na elaboração de soluções de cabos e conectores sob medida por meio de design, desenvolvimento e produção.A nossa oferta abrange uma vasta gama de produtos, tais como cabos FFC/FPC, cabos de fita plana flexível, cabos LVDS, alças de fiação sob medida, alças de fiação JST, conjuntos de cabos Molex, conectores circulares, conectores ISOBUS, conectores micro coaxial e muito mais.

Com um amplo envolvimento na indústria e uma riqueza de conhecimento, estamos dedicados a fornecer opções personalizadas de primeira linha e confiáveis para a nossa clientela.Se precisar de soluções personalizadas de cabos e conectoresAguardamos ansiosamente a oportunidade de lhe servir com um serviço excepcional e excelência no produto.

FPC 0.3mm Pitch LVDS MIPI LCD Cable 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flexible 0

As nossas vantagens:

1. Controle de qualidade:a maioria dos produtos tem certificado UL CE ROHS. ISO9001:2008.
2. MOQ baixo: 5pcs/10pcs/20pcs/50pcs, depende de diferentes itens.
3Tempo de entrega rápido: 2 a 15 dias, entrega a tempo.
4. Bom serviço pós-venda: poderíamos oferecer suporte técnico ou serviço de devolução em curto prazo.
5Garantia de 1 ano.
6Serviço OEM/ODM.
7Você vai gostar:
•Protecção da qualidade do produto a 100%
• 100% de protecção da entrega pontual
• 100% de protecção do pagamento do seu montante coberto

Perguntas frequentes:
• P: Posso obter amostras?
R: Sim, a ordem de amostra está disponível para verificação de qualidade e teste de mercado, e será o pagamento de frete.

• Q: Qual é o prazo de entrega?
R: Normalmente, leva cerca de 1 a 3 dias para produzir amostras.
Normalmente, leva cerca de 3-7 dias para produzir os produtos.

• Q: Qual é o seu prazo de pagamento?
R: Normalmente aceitamos PAYPAL, T/T como o principal termo de pagamento, e outros pagamentos também podem ser negociados.

• P: Problemas de qualidade?
R: Se houver algum problema ou pergunta de qualidade, poderíamos oferecer suporte técnico ou serviço de devolução.

R: Que outras garantias existem?

• Q: Temos profissionais para fornecer um-para-um serviço pós-venda para fornecer aos compradores o melhor serviço pós-venda

R: Como contactar-nos?

• Q:enviar os detalhes do seu pedido abaixo, clique em "enviar" agora! amostra gratuita e melhor preço estão esperando por você, se você não pode encontrar o produto em nossa web, você também pode enviar um pedido para nós,Mesmo que não consigamos., vamos encontrar o mesmo produto com boa quantidade e bom preço.
